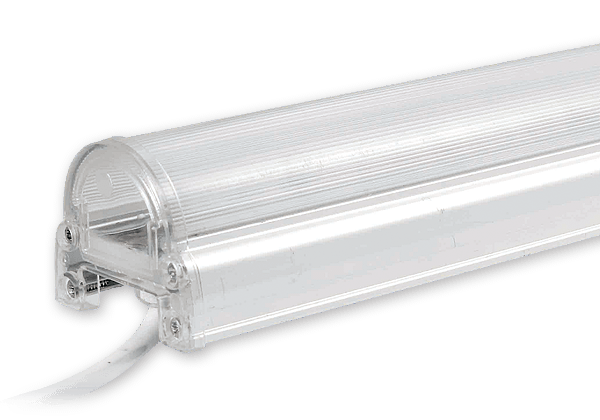

LED线条灯 XTD-16803

LED线条灯 XTD-16803

LED线条灯采用进口芯片显示屏级144颗led光源,年光衰低于5%,寿命长、功耗低、色彩纯正、绿色环保无污染,冷光源设计,无热辐射,对眼睛和皮肤无任何伤害,不含铅、汞等污染元素,实现了真正意义上的绿色;灯体采用高压铸铝制成,灯体无缝隙,精致美观,散热性强,表面抗老化静电喷塑处理,自洁、抗腐蚀性强,防水效果好,灯体散热设计充分,面盖温度低,安全,保护性好;军工级抗UVPC面罩,抗冲击,耐摩擦;灯具内部全灌高档、高分子硅胶防水,(硅胶具备柔性,不易脱落、不易老化),双重防水,防水性能优秀。

    产品型号:XTD-16803

    LED数量:60PCS

    工作电压:DC12V/

    额定功率:14.4W

Product Show

产品展示

线条灯 XTD-16803


线条灯可显示文字,图案,视频,控制方式分为:单色常亮效果,内控同步RGB七彩变化,外控同步RGB七彩变化,国际标准DMX512协议控制系统等,可与电脑联机同步控制,亦可脱机单独控制;人性化结构设计,安装简单方便,灯具安装与维护更轻松。广泛应用于楼体亮化,幕墙装饰,小区、商业广场亮化,桥梁、公路、标志建筑等城市亮化,人文景观、旅游景点装饰,酒吧、KTV等娱乐场所装饰,舞台演出、晚会、演唱会装饰,广告、传媒装饰等。

Product Show

产品结构图

线条灯结构图


产品特性:

专业光学设计,防紫外线,抗老化,全阻燃德国拜耳PC高透光性。

金属防水接插头,独特的硅胶防水,确保防护等级为IP65。

国际一流品牌的高性能LED芯片

高强度拉伸铝型材底座,特别方便高层建筑垂直安装布线。

Technical Parameters

技术参数

属性 参数
产品型号 集泰照明 XTD-16803
外壳材质 铝槽 PC罩
LED类型 SMD 5050
LED数量 60PCS
工作电压 DC12V
额定功率 14.4W
控制方式 单色常亮/十段外控
LED颜色 红、绿、蓝、黄、白、暖白
光束角度 180º
电气防护等级 DC24V Ⅲ类
防护等级 IP65
使用寿命 50000小时
环境温度 -20℃~50℃
Product System Diagram

产品系统图

线条灯产品系统图


系统图中灯具参数:每条1米,峰值功率11.52W/米,工作电压DC24V;开关电源参数:400W/套,DC24V输出。

灯具出线方式为铜头芯对接公母插(出线定义:棕色:电源正极 蓝色:电源负极)。

每套开关电源最多可驱动24条灯具.考虑电流和电压降的因素,采用分段供电,每段最多可串接6条线条灯。

开关电源与灯具之间电源线,根据实际应用情况计算线径大小,建议电源居中放置,且电源线末端电压降不宜超过5%。
